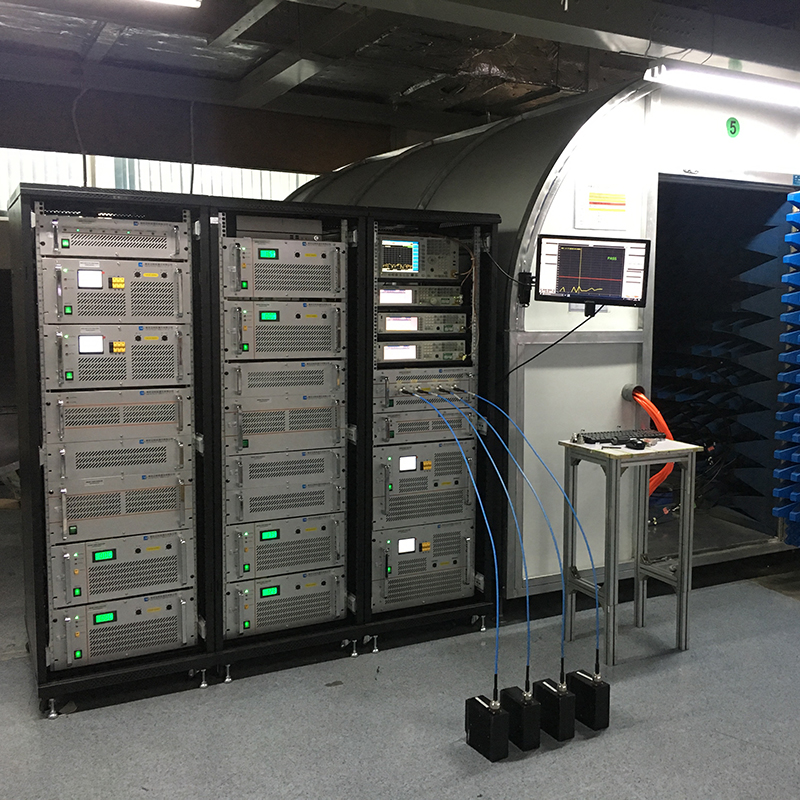

1 系統簡介：

   多頻段互調測試系統可以實現多個不同頻段自動化的互調測試，兼容Agilent

和R&S信號源、頻譜儀,性能穩定可靠.系統最大發射功率可按要求定制,系統殘余

互調小于-168dBc.系統采用模塊化設計,配置靈活,升級方便.所有控制、操作都在PC機上完成,操作方便.

2 系統特點：

1.支持LTE700/DD800/EGSM900/DCS1800/PCS1900/WCDMA2100/LTE2600等多個頻段無源三階、二階互調測試.

2.模塊化設計，該系統由發射模塊、接收模塊、有源模塊、無源模塊、開關矩陣組成.

3.配置靈活，可以根據實際需要工作頻段購買并配置所需模塊，支持單頻到十頻任意組合.

4.升級方便，通過增加相應頻段有源和無源模塊可以完成升級.

5.發射模塊和接收模塊分別采用AGILENT信號源和頻譜儀，穩定可靠，同時兼容羅德施瓦茨SMB系列信號源及FS系列頻譜儀.

6.支持反射和傳輸互調測試.

7.輸出載波功率30～46dBm.

8.系統殘余互調≤-168dBc@2×43dBm.

9.多種告警功能，包括發射功率告警、接收鏈路告警等.

10.支持條碼掃描，記錄器件序列號/測試人員識別碼等信息.

11.所有測試記錄通過軟件上傳服務器.

3 系統應用：

1.無源器件設計開發試驗驗證及確認.

2.無源器件生產質量檢驗、檢測.

3.無源器件測試認證.
